钢承板使用说明结构

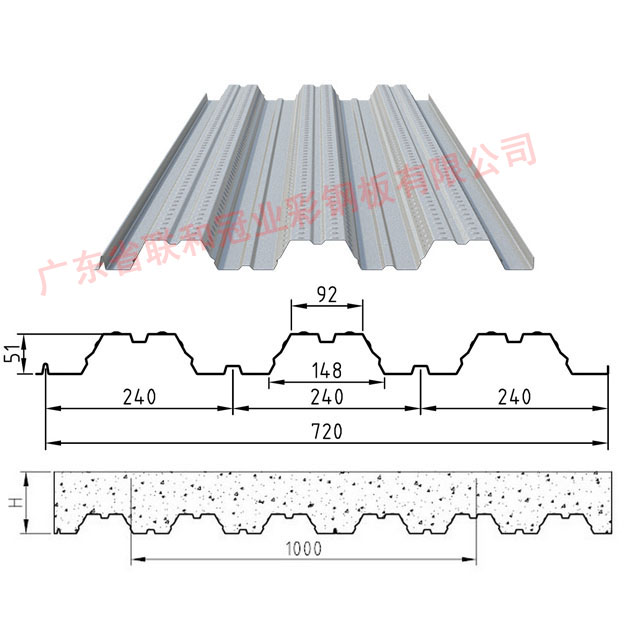

钢承板铝型材厚0.8mm、1.0mm、1.2mm宽688mm~940mm，高5 1 mm ~76mm.工程项目楼板钢承板与混凝土结构构造相互功效，系复合型构造。钢承板铺装与钢柱联接，板边缘与钢柱熔透焊接，正中间选用剪力钉与钢柱透过电弧焊接；
钢承板间用专用型夹持钳牙齿咬合压孔联接；管接头用专用型热镀锌管接头板与钢承板及钢柱焊接。假如是带弧型区钢承板异形裁剪选用等离子切割激光切割，其创口光洁，表层热镀锌层详细。钢承板电焊焊接选用手工制作电孤焊接，焊丝为E4303，直徑3.2mm，熔透电焊焊接点为16mm.原设计方案点焊间隔305mm，后将点焊提升1倍，以确保操作工作人员走动时钢承板不形变，现浇混凝土时钢承板边缘不漏水浆。当楼面层构造设计标高转变不一致时，采用加焊槽钢对策，使水准构造呈楼梯衔接，当减少设计标高时工字梁梁端加焊角铁；上升设计标高时工字梁翼缘加焊圆钢。当碰到楼板有预埋洞边时 规格一般是超过500mm×500mm时选用先打洞对策，即在钢柱上添焊槽钢托梁隔开，提升洞边弯曲刚度，钢丝网建筑钢筋在洞边断掉，并与槽钢电焊焊接；洞边规格低于500mm×500mm时采用后打洞对策，即在钢承板上提升管接头切分板，钢丝网建筑钢筋全线贯通，现浇混凝土成形后可弄断建筑钢筋。
